Данным проектом предусматривается раскладка силовых и контрольных кабелей по площадке подстанции 110/10кВ газокомпрессорной станции.
Кабельные короба и металлорукав для прокладки кабелей по блокам 110кВ заказаны в спецификации комплекта.
Состав РД на прокладку кабелей на ПС:
- Общие данные.
- План подстанции 110/10кВ КС Раскладка кабелей.
- Спецификация изделий, материалов и оборудования.

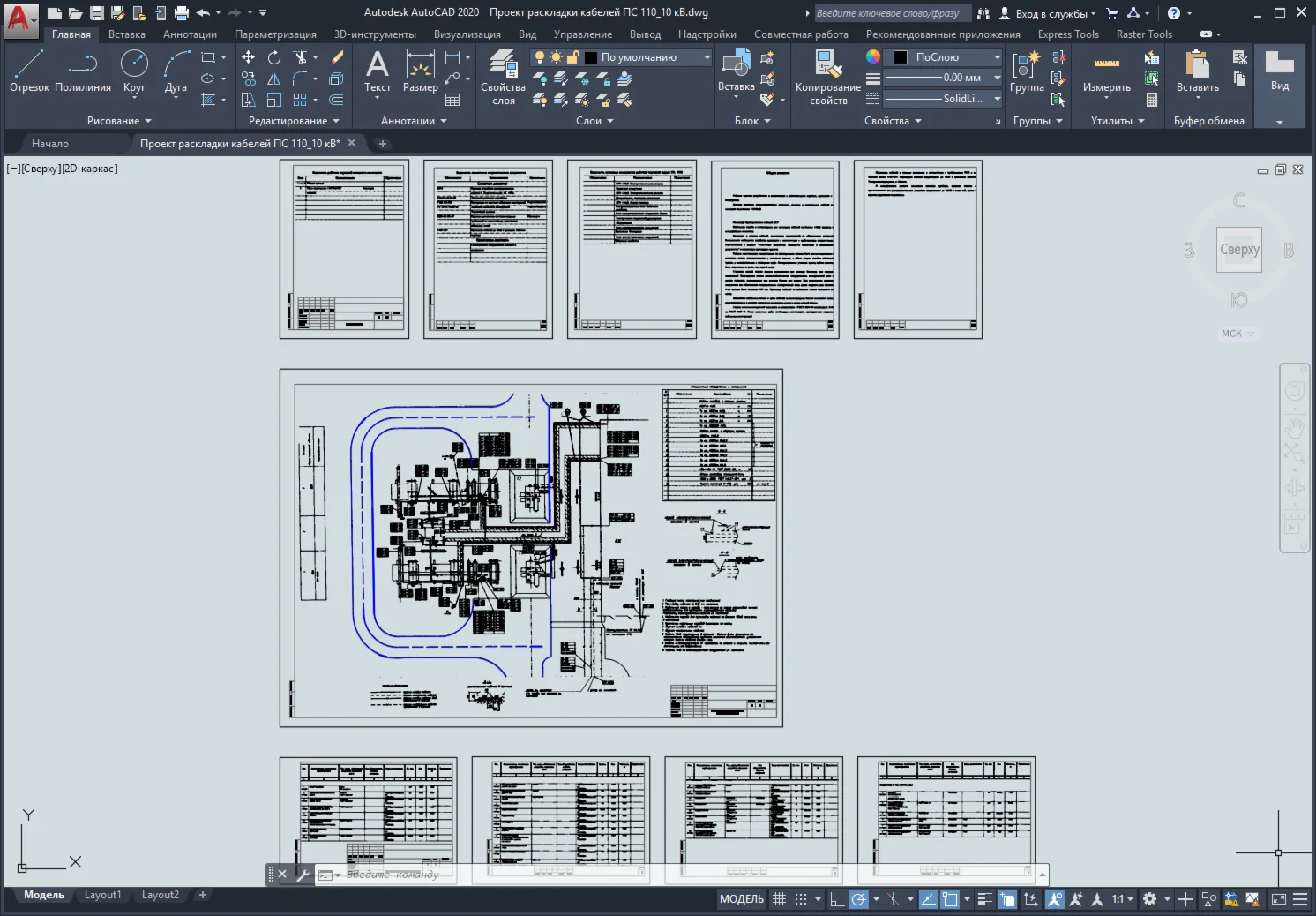

Формат файла: dwg, tif (AutoCAD 2010 не редактируемый)
Примечание: исходные файлы формата *.tif должны, находится в одной папке с файлом проекта *.dwg

Скачать файл «Проект раскладки кабелей ПС 110_10 кВ» >>>

Метки: газокомпрессорная станция, ПС 110/10 кВ
