Рабочие чертежи на создание устройства уклона трансформатора 110/10 кВ.
Работы по документации данного комплекта выполняются в рамках технического задания на строительство подстанции 110/10 кВ.
В соответствии с ПУЭ-7 пункт 4.2.207 "Уклон масляного трансформатора, необходимый для обеспечения поступления газа к газовому реле, должен создаваться путем установки подкладок".

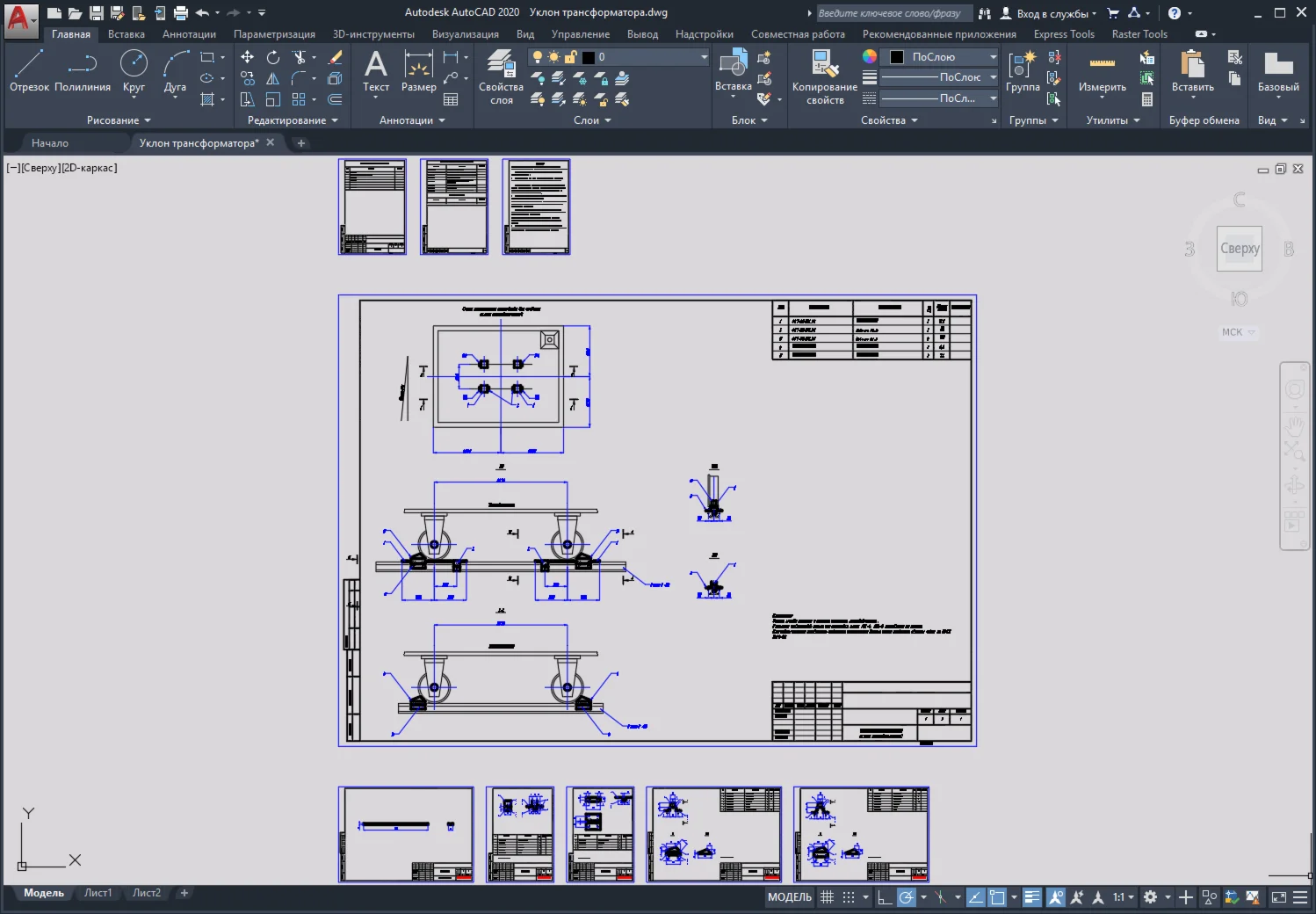

Комплект чертежей марки ЭС/КМ:
- Схема расположения устройства для создания уклона трансформаторов. Планы, разрезы.
- Чертежи изделий необходимых для создания устройства.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
