Проект предусматривает замену существующего насосного агрегата ПЭН типа ПЭ 580-185/200 на насос ПЭ 580-195-5 с установкой нового двухполюсного асинхронного электродвигателя с короткозамкнутым ротором 4АЗМ-5000/6000 УХЛ4 с замкнутой воздухо-водяной системой охлаждения и установкой гидромуфты фирмы «VoithTurbo» модели 620 SVNL 33G.
Насосный агрегат ПЭ 580-195-5 имеет более высокие показатели по энергоэффективности по отношению к заменяемому насосу.
Установка электродвигателя 4АЗМ-5000/6000 УХЛ4 с замкнутой воздухо-водяной системой охлаждения позволит эксплуатировать насосный агрегат независимо от времени года и показателей микроклимата в цеху.
Установка гидромуфты фирмы «Voith Turbo» модели 620 SVNL 33G позволит осуществлять регулирование частоты вращения насосного агрегата.
Чертежи раздела ТХ рабочего проекта на установку гидромуфты:
• Общие данные.
• Схема гидравлическая принципиальная.
• План расположения оборудования и трубопроводов.

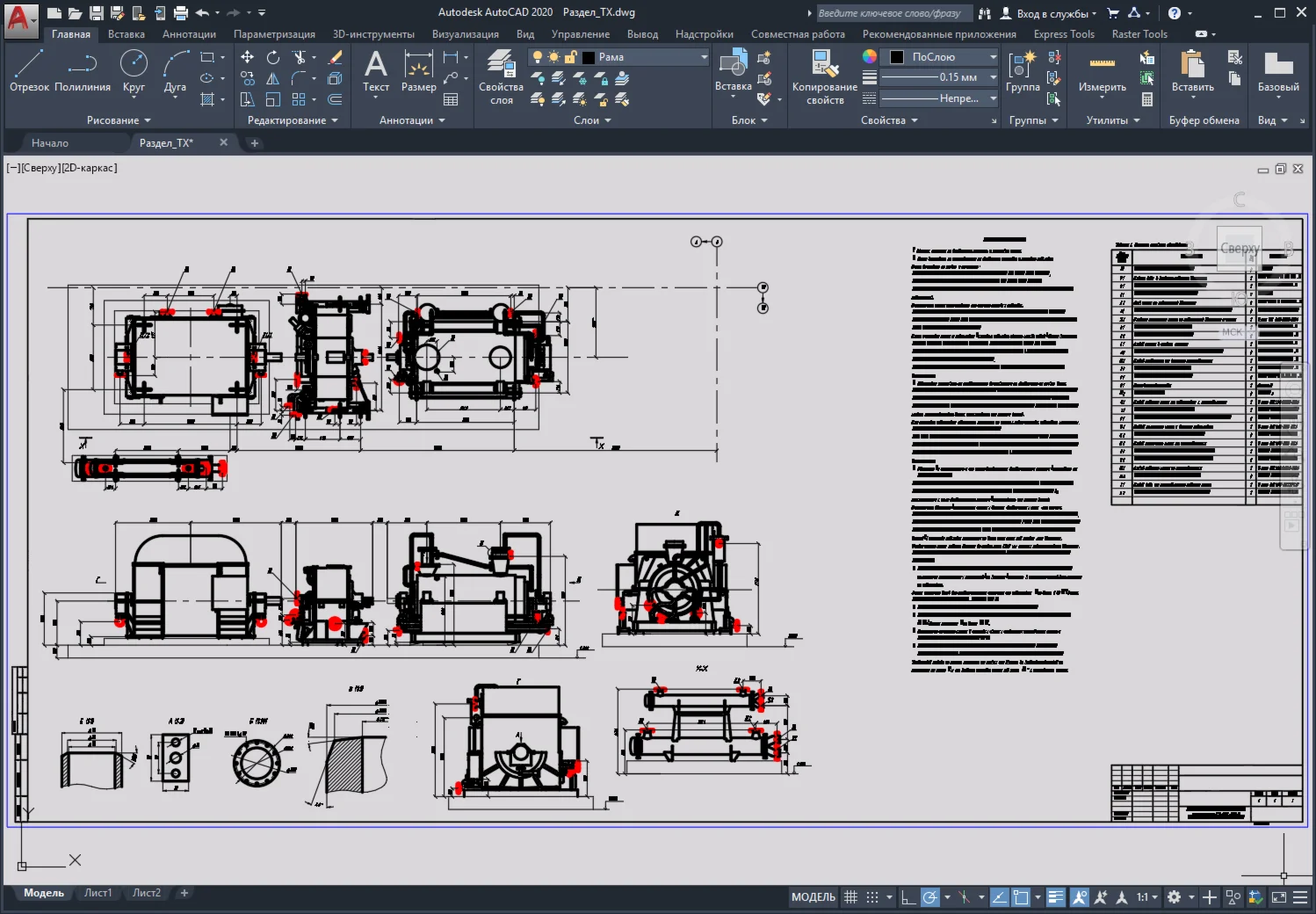

• Установочный чертеж питательного электронасоса ПЭ-580-195-5 с гидромуфтой Voith 620 SVNL 33G.
• Схема соединения трубопроводов рабочего масла.
• Схема соединения трубопроводов охлаждения смазочного масла.
• Схема соединения трубопроводов подачи смазочного масла.
• Схема соединения трубопроводов слива смазочного масла.
• Схема соединения трубопроводов охлаждающей воды электродвигателя.
• Схема соединения трубопроводов охлаждающей воды маслоохладителей.
• Спецификация оборудования, изделий и материалов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
