Проект электроснабжения насоса мощностью 5МВт, напряжением 6 кВ:
- замена существующих кабельных линий, 6 кВ на новые кабельные линии ВБбШвнг 2 х (3х150) мм2;
- замена масляного выключателя на вакуумный выключатель ВВ/TEL 6-20/1000;
- релейная защита и управление.

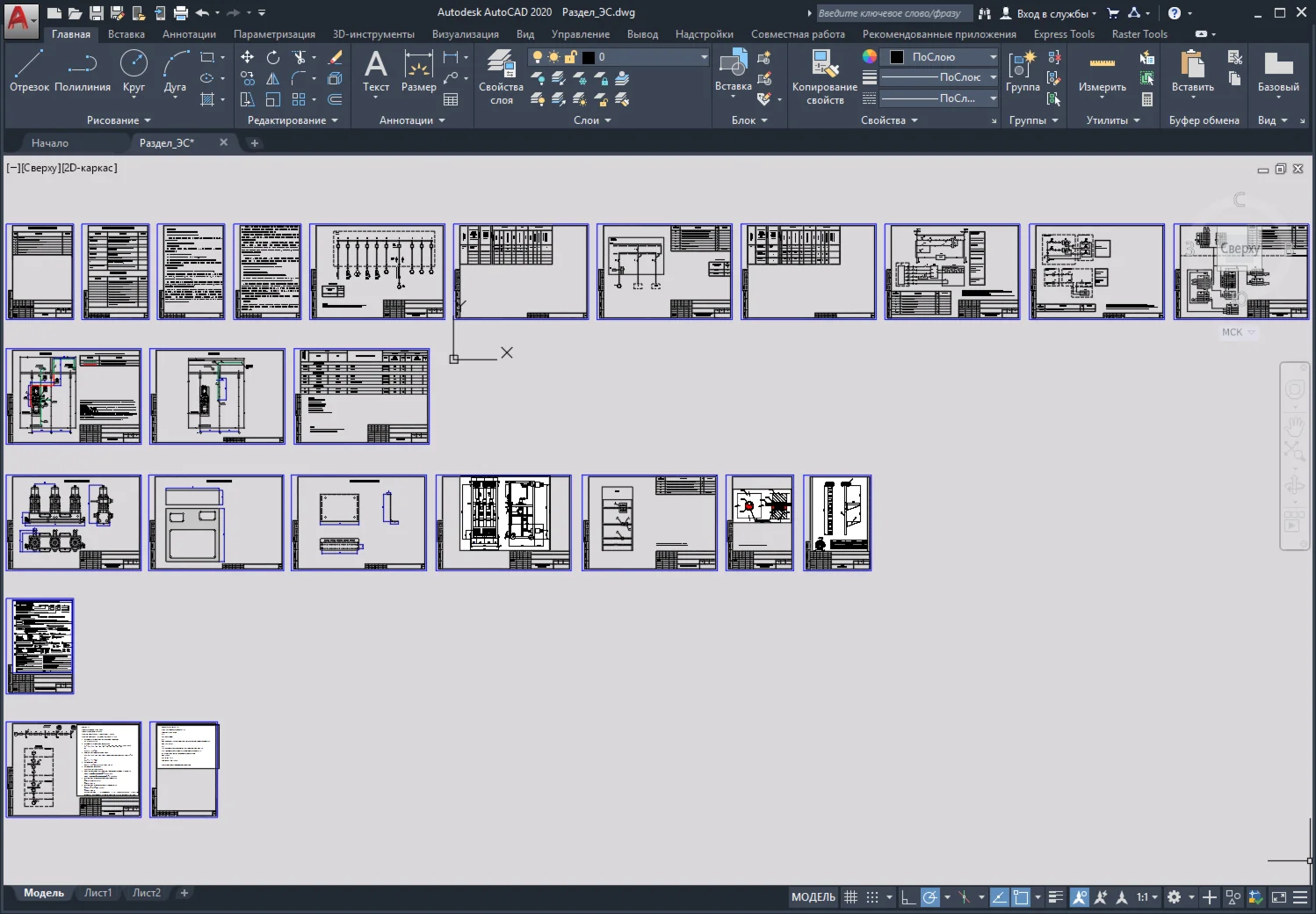

Ведомость чертежей основного комплекта на ЭС насоса 5 МВт:
• Общие данные.
• Схема принципиальная однолинейная питания ПЭНа.
• Схема принципиальная однолинейная питания потребителей 0,4 кВ.
• Схема принципиальная управления вакуумным выключателем.
• Схема подключения вакуумного выключателя.
• План кабельных трасс.
• Габаритные и монтажные чертежи.
• Опросный лист вакуумного выключателя.
• Расчет токов короткого замыкания в сети 6 кВ.
• Кабельный журнал.
• Спецификация оборудования, изделий и материалов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
