Рабочий проект по установке щита отбора проб.
Щит водный отбора проб с дверью разрабатывается по ОСТ 108.030.04-80 «Устройство для отбора проб пара и воды паровых стационарных котлов. Типы, конструкция, размеры и технические требования».
Щиты водные отбора проб ещё называют щитами со сливным корытом, поддоном.
Если, отбираемая среда, имеет высокую температура, то перед щитами отбора проб устанавливают холодильники отбора проб.
Щит устанавливают вблизи основных технологических установок, для удобства эксплуатации и обслуживания, в основном это проходные марши котлотурбинного цеха. Поэтому пробоотборные щиты, считаются экспресс-лабораториями химического анализа и контроля.
Состав раздела ТХ на установку пробоотборников:
- Общие данные.
- Схема технологическая.
- План расположения оборудования.

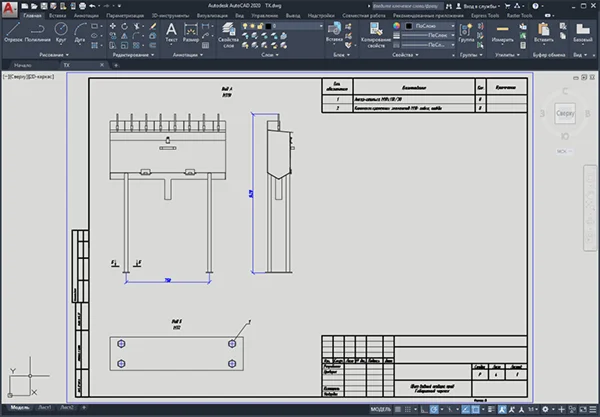

- Щит водный отбора проб. Габаритный чертеж.
- Отборник. Габаритный чертеж.
- Спецификация оборудования, изделий и материалов.

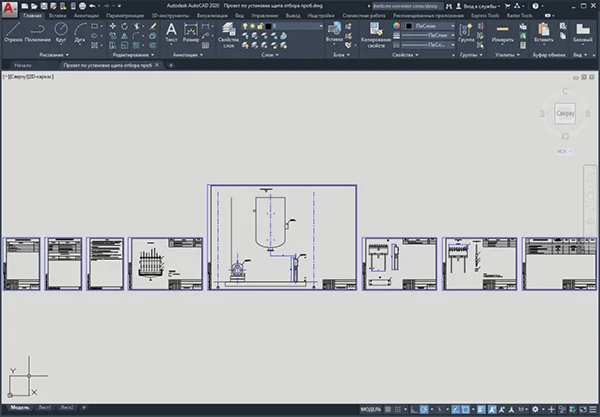

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
