Рабочий проект КИПиА градирни на ТЭЦ.
Проект автоматизации технологического процесса башенной градирни.
Приборы для измерения уровня.
В качестве датчиков уровня применяются гидростатические зонды типа SG-25 с выходным сигналом 4…20 мА, производства фирмы APLISENS (Польша).
Шкафы и пульты.
Для обозначения щита, приняты следующие обозначения:
- ЩИУ - щит индикации уровня.
ЩИУ устанавливается открыто, в существующем помещении дисптчерской.
Щит предназначен для индикации уровня воды в водосборном бассейне градирни. Питание щита ~220В, 50Гц (+15%, -20%).
В качестве устройства индикации применен преобразователь аналоговых сигналов измерительный универсальный ИТП-11, производства фирмы "ОВЕН" (Россия), который монтируется на лицевую панель щита ЩИУ.

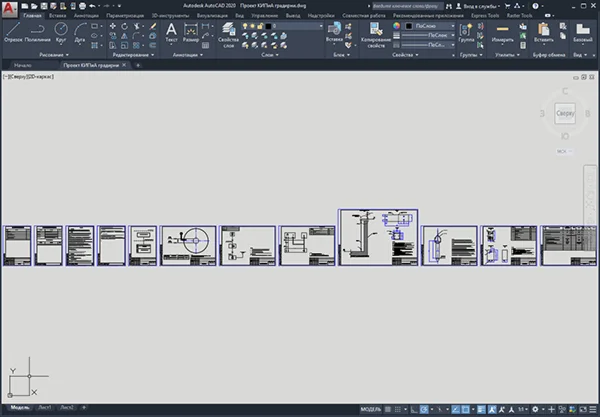

Состав чертежей раздела АТХ КИП градирни:
1. Общие данные.
2. Схема структурная комплекса технических средств.

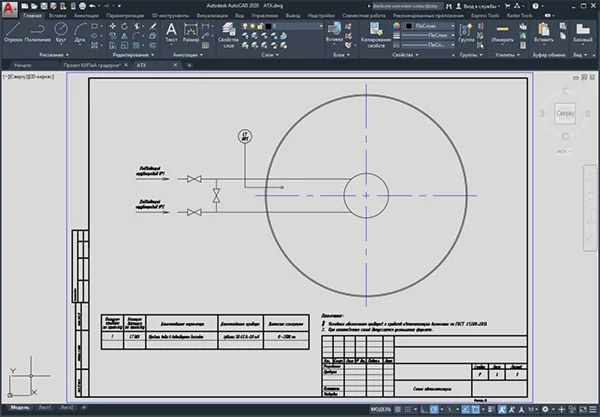

3. Схема автоматизации.
4. Схема соединений внешних проводок.
5. Схема электрическая принципиальная.
6. Чертеж установки технических средств.
7. Чертеж гидростатического зонда.
8. Чертеж щита индикации.
9. Спецификация оборудования, изделий и материалов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
