Коллекция условно-графических обозначений элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности.

Создано на основе: ГОСТ 2.770-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики».

TAGs: механика кинематика, машиностроительные чертежи.

Формат – DWG.
188 элементов.
100% по ГОСТ.

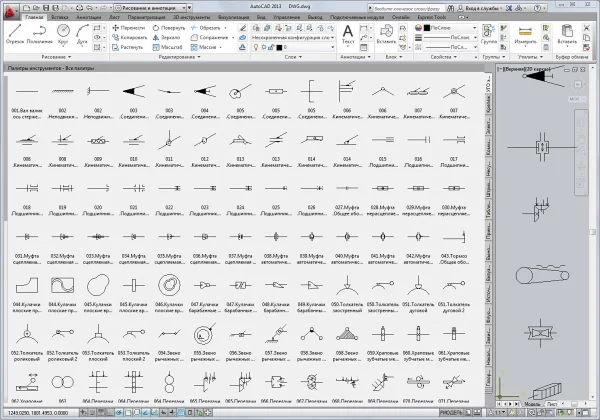

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
